Anleitung zur binären Armbanduhr

Ziel des Projekts

Eine Binäruhr zeigt die Uhrzeit als binär codierte Zahlen an. Zur Verdeutlichung hier ein Bild:

entwurf-3315161587

Jede Spalte der Anzeige entspricht einer Ziffer der Uhrzeit.

entwurf2-3272449094

1. Spalte2. Spalte3. Spalte4. Spalte
1923

Daraus ergibt sich 19:23 Uhr

Einkaufsliste

  • 1 x ATtiny 4313-SU
  • 1 x RTC-Modul RV 3029-C2
  • 13 x LED in Wunschfarbe, z.B. blau (Größe 0603)
  • 4 x Widerstand für die LEDs (0603, abhängig von LED-Farbe)
  • 3 x 10 kOhm Widerstand 0603
  • 3 x Taster, 6mm x 3.5mm x 4.5mm oder ähnlich kleine Größe (Bild)
  • 1 x Doppelseitige Platine 0.5 oder 1.0mm dick
  • 1 x Knopfzellenhalter für Typ 2032, Höhe etwa 4mm
  • 1 x Knopfzelle 2032, 3V, 180mAh oder höher
  • 1 x Uhrengehäuse (z.B. Klick)
  • evtl. Silberdraht, Durchmesser 0.25mm – 0.4mm

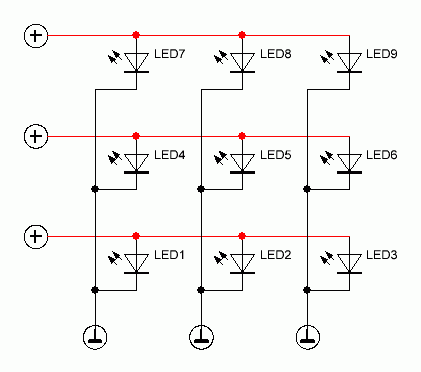

Multiplexing

Beim Multiplexing werden die Anoden bzw. Kathoden der LEDs verbunden, um I/O-Pins zu sparen. Für 9 LEDs benötigt man gewöhnlicherweise 9 Pins, um alle separat voneinander schalten zu können. Per Multiplexing sinkt die Anzahl der Pins auf 6.
multiplexing-2788298260

Die LEDs werden reihenweise ein- und wieder ausgeschaltet. Dies geschieht mit so hoher Geschwindigkeit, dass es so aussieht, als würden alle Reihen auf einmal leuchten.

Vorüberlegungen

Zu Beginn ist es sinnvoll, sich erstmal eine Versuchsschaltung aufzubauen. Ich habe mir hierfür „Module“ gebaut, die man ganz einfach auf ein Breadboard stecken kann.

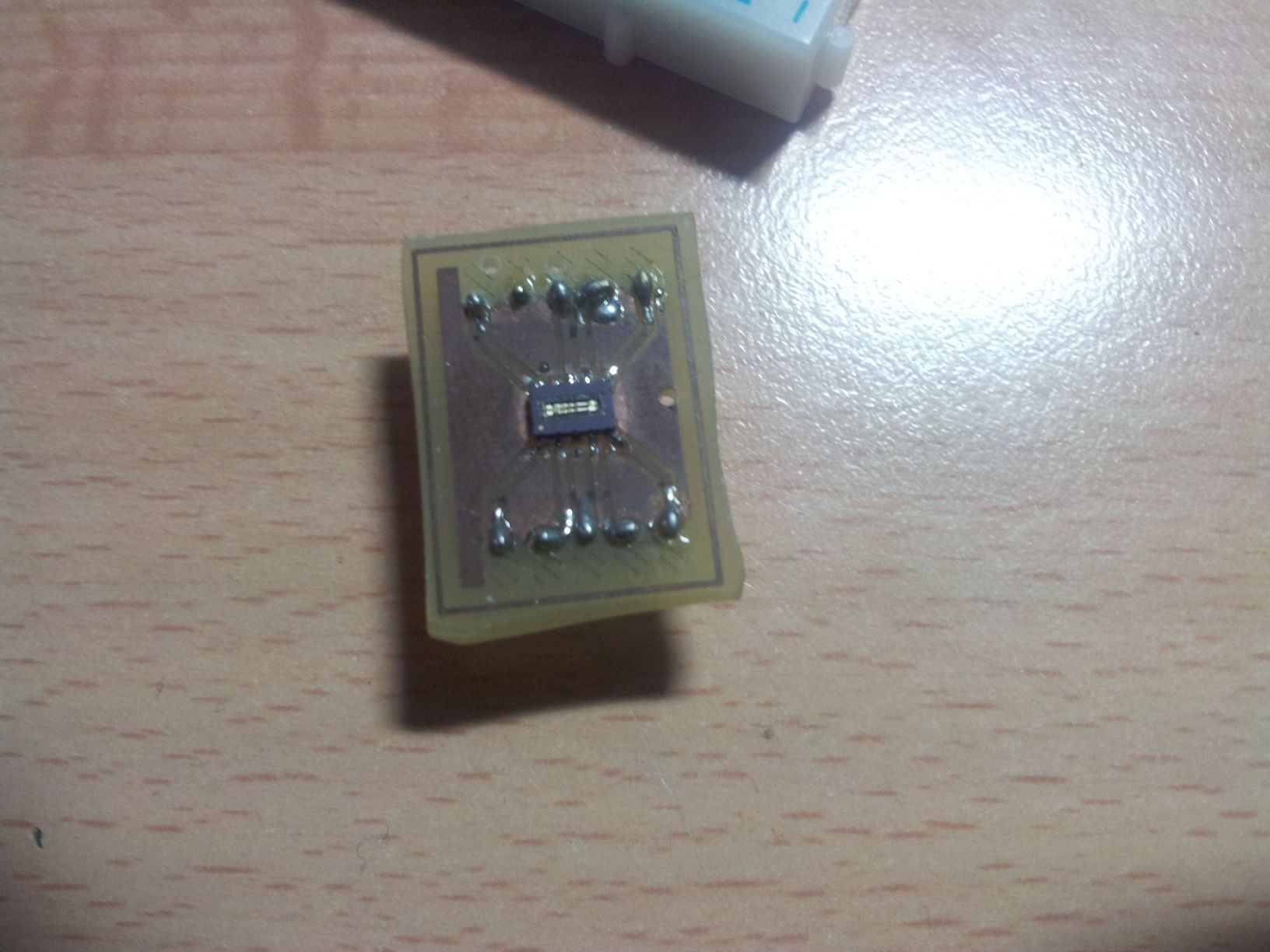

image019-8592635458
RTC-Modul

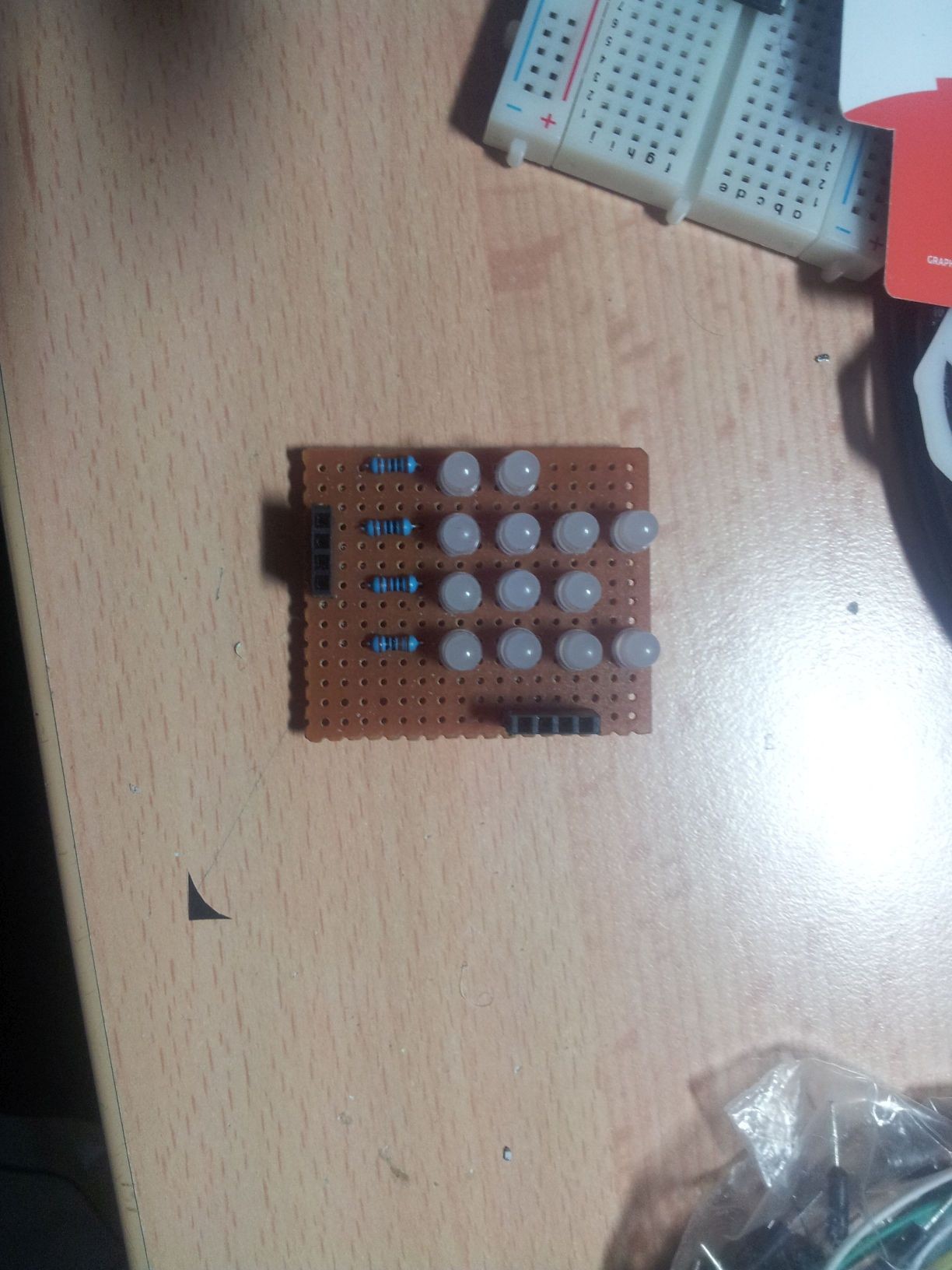

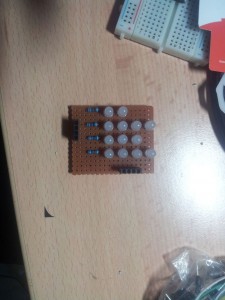

image021-6584326825
LED-Modul

Die Haltbarkeit der Batterie hält bei normaler Benutzung ca. 1-2 Jahre.

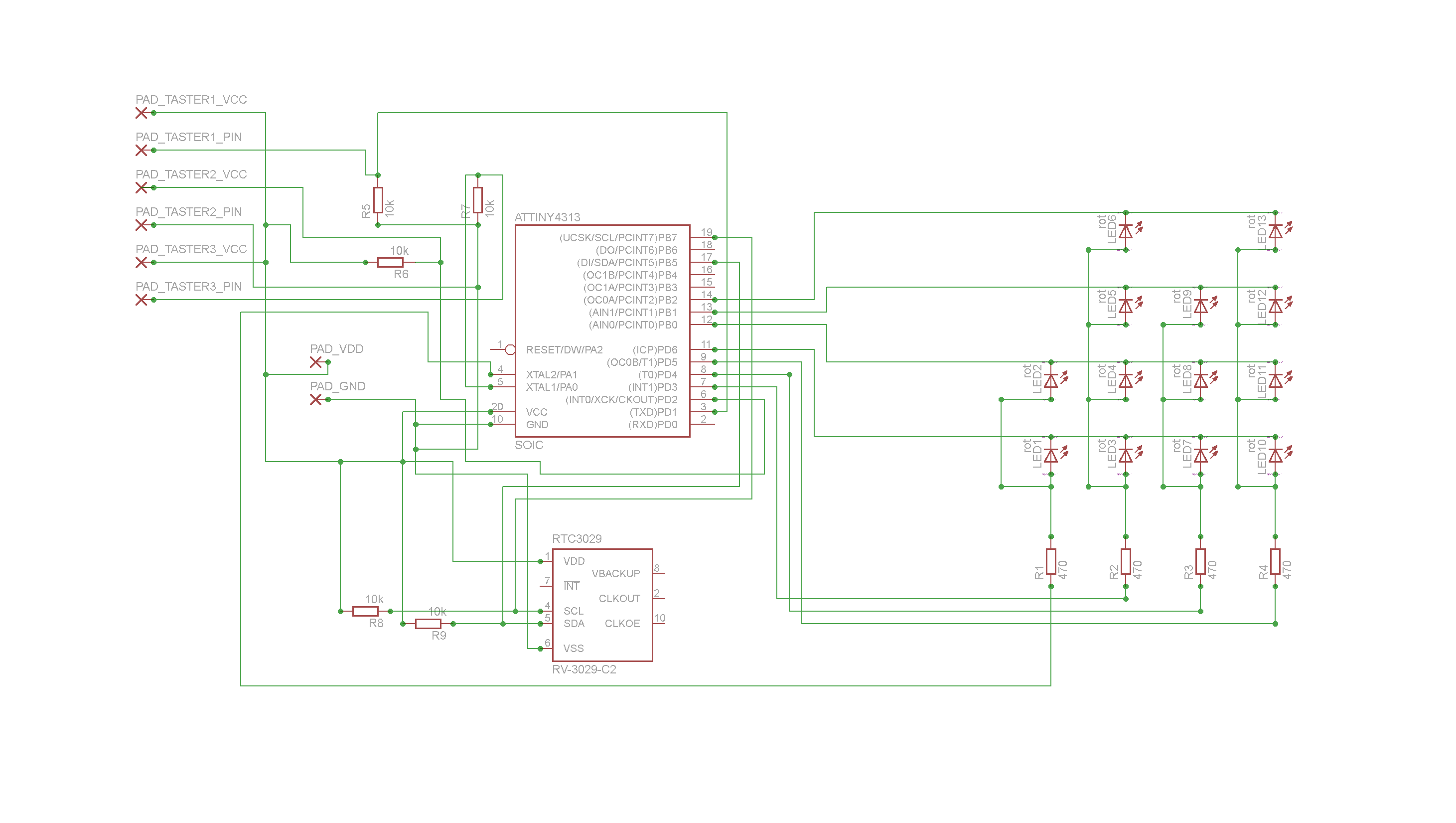

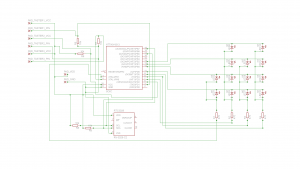

Der Schaltplan

schaltplan-6775011429

Platine

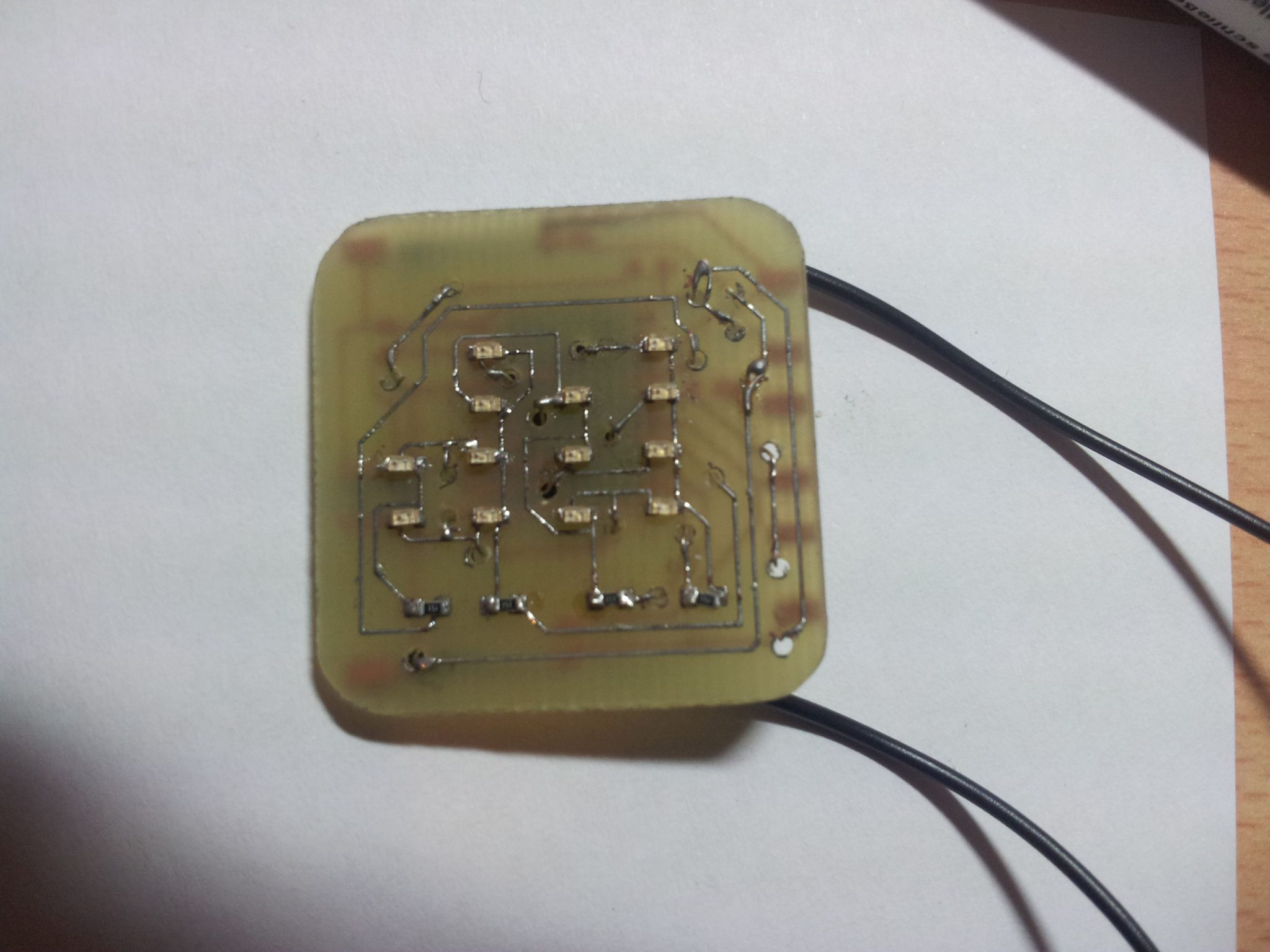

Die Uhr besteht aus zwei Platinen, die durch Litzen verbunden sind.

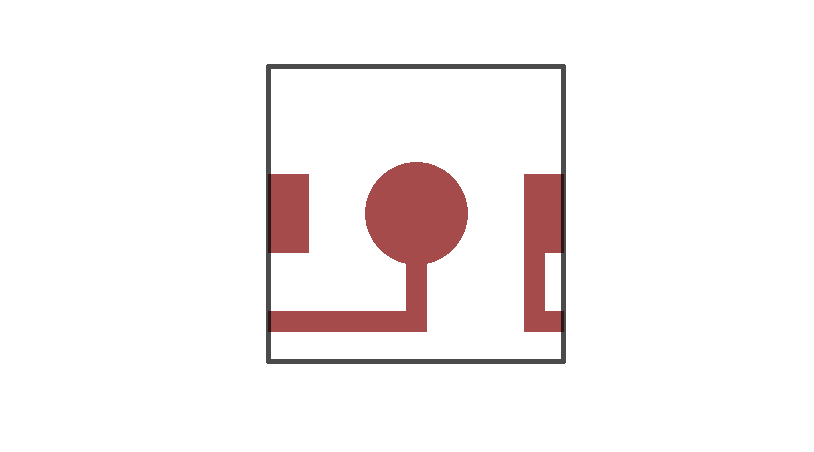

Batteriehalter:
Batteriehalter Layout

Eagle-Projekt

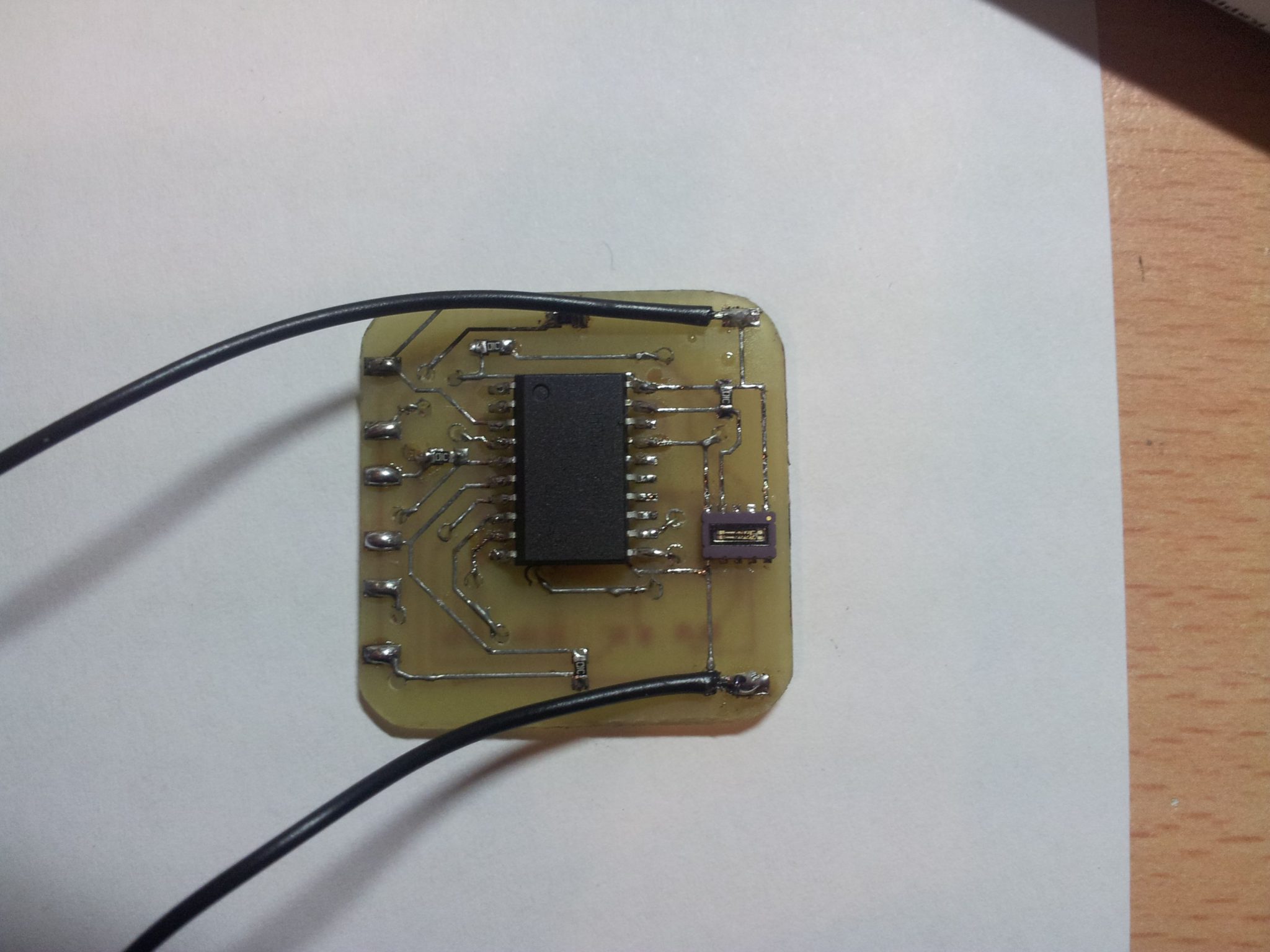

Uhrwerk:

Eagle-Projekt

Montage

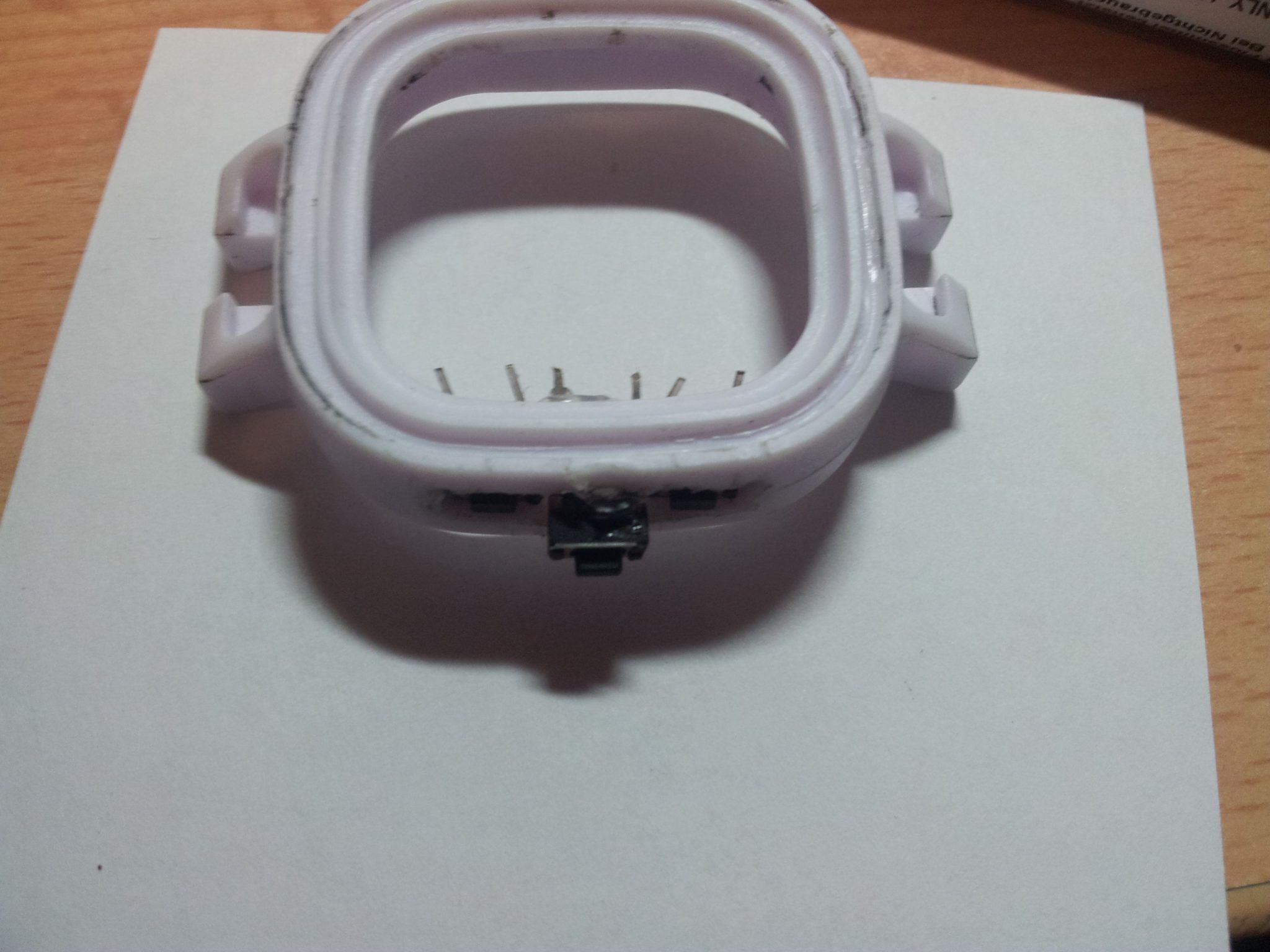

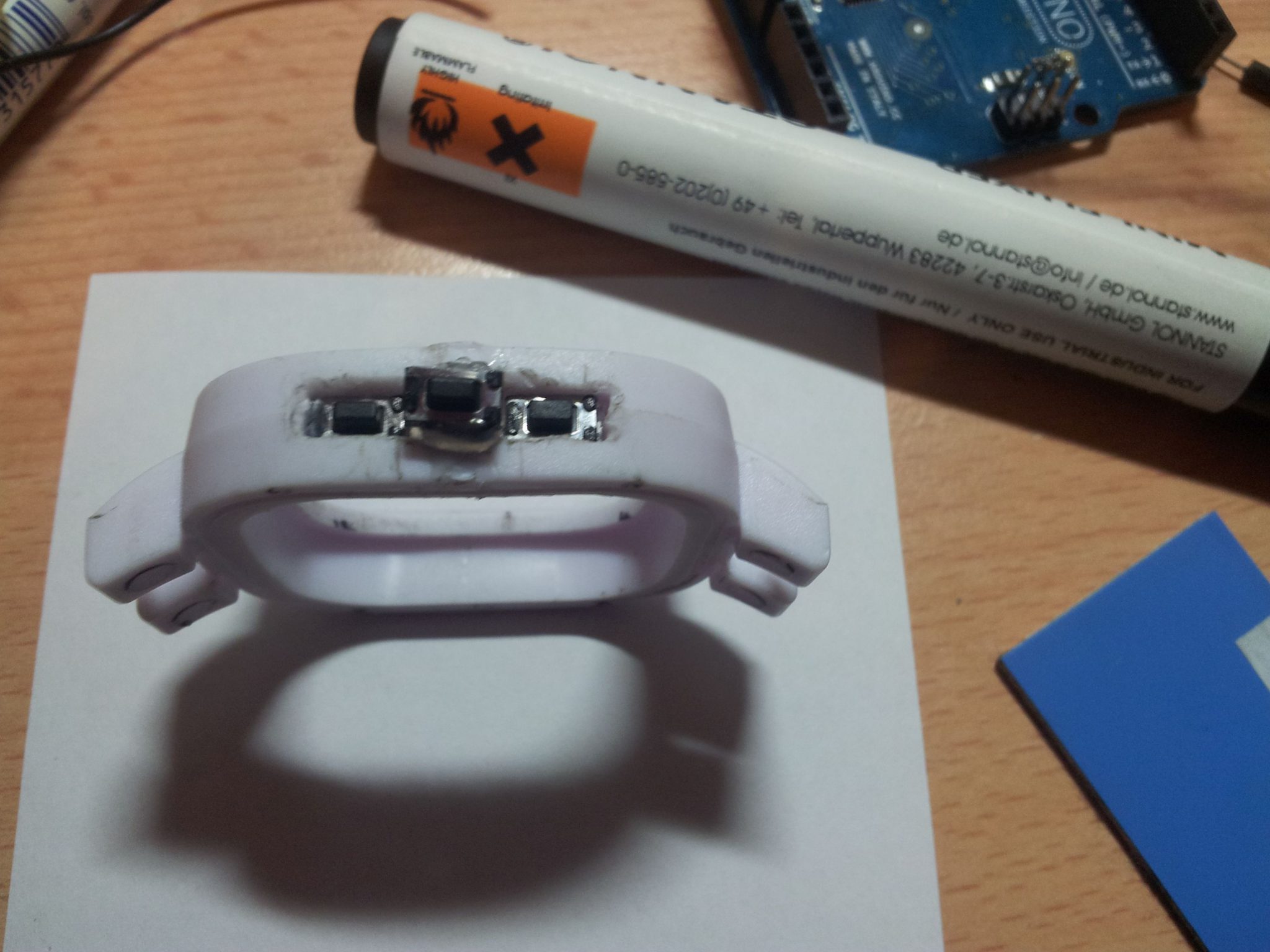

An der Seite des Uhrengehäuses wurde eine Aussparung herausgeschnitten, um dort die drei Taster zur Steuerung der Uhr anzubringen.
Taster 1Taster 2
Der mittlere Taster passt genau durch das schon vorhandene Loch im Armband. Die anderen beiden Taster liegen unter dem Gummi, können aber einfach betätigt werden.
Taster 3

Code

Damit die I²C-Verbindung auch auf dem Attiny funktioniert, benötigt man die TinyWireM-Bibliothek (Download).

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
#include <TinyWireM.h>
#include <avr/sleep.h>
#include <avr/interrupt.h>
#define RV3029 0xAC/2
#define STR2BCD_ERROR 0xff

#define LED1 2
#define LED2 5
#define LED3 6
#define LED4 7

#define LAYER1 8
#define LAYER2 9
#define LAYER3 10
#define LAYER4 11

#define LIGHTSON 4
#define MINUTESBUTTON 3
#define HOURSBUTTON 1

byte stunde = 11;
byte minute = 41;
byte sekunde = 15;

int m;

void setup() {
  pinMode(LED1, OUTPUT);
  pinMode(LED2, OUTPUT);
  pinMode(LED3, OUTPUT);
  pinMode(LED4, OUTPUT);
  pinMode(LAYER1, OUTPUT); //must be low to open ground
  pinMode(LAYER2, OUTPUT); //must be low to open ground
  pinMode(LAYER3, OUTPUT); //must be low to open ground
  pinMode(LAYER4, OUTPUT); //must be low to open ground

  pinMode(LIGHTSON, INPUT);
  pinMode(MINUTESBUTTON, INPUT);
  pinMode(HOURSBUTTON, INPUT);

  digitalWrite(LAYER1, HIGH);
  digitalWrite(LAYER2, HIGH);
  digitalWrite(LAYER3, HIGH);
  digitalWrite(LAYER4, HIGH);
  digitalWrite(LIGHTSON, HIGH);
  TinyWireM.begin();
  TinyWireM.beginTransmission(RV3029);
  TinyWireM.send(0x02);
  TinyWireM.send(0x00);
  TinyWireM.send(0x00);
  TinyWireM.endTransmission();

  attachInterrupt(0, wakeUpNow, LOW);

  setTime();
  getTime();
}

void sleepNow(){
    set_sleep_mode(SLEEP_MODE_PWR_DOWN);
    sleep_enable();
    attachInterrupt(0,wakeUpNow, LOW);
    ACSR |= _BV(ACD);
    MCUCR |= _BV(7) | _BV(2);
    //sleep_mode();
    digitalWrite(LAYER1, LOW);
  digitalWrite(LAYER2, LOW);
  digitalWrite(LAYER3, LOW);
  digitalWrite(LAYER4, LOW);
    sleep_cpu();
    sleep_disable();
    detachInterrupt(0);
}

void wakeUpNow(){
  digitalWrite(LAYER1, HIGH);
  digitalWrite(LAYER2, HIGH);
  digitalWrite(LAYER3, HIGH);
  digitalWrite(LAYER4, HIGH);
}

void loop () {
//  if(digitalRead(LIGHTSON)==LOW){
//    delay(2);
//    if(digitalRead(LIGHTSON)==LOW){
      getTime();
      for(m=0; m<300; m++){
        setLEDS();
        boolean temp = getButtons();
        if(temp || !digitalRead(LIGHTSON)){
          m=0;
        }
      }
//    }
//  }
sleepNow();
}

void getTime(){
  TinyWireM.beginTransmission(RV3029);
  TinyWireM.send(0x08);
  TinyWireM.endTransmission();
  TinyWireM.requestFrom(RV3029, 3);
  sekunde = bcdToDec(TinyWireM.receive())& 0x7f;
  minute = bcdToDec(TinyWireM.receive())& 0x7f;
  stunde = bcdToDec(TinyWireM.receive())& 0x3f;
}

void setTime(){
  TinyWireM.beginTransmission(RV3029);
  TinyWireM.send(0x08);
  TinyWireM.send(decToBcd(sekunde));
  TinyWireM.send(decToBcd(minute));
  TinyWireM.send(decToBcd(stunde));
  TinyWireM.endTransmission();
}

boolean getButtons(){
  boolean temp = false;
  if(digitalRead(MINUTESBUTTON)==HIGH){
    delay(2);
    if(digitalRead(MINUTESBUTTON)==HIGH){
      incMinutes();
      delay(10);
      while(digitalRead(MINUTESBUTTON)){

      }
      temp = true;
    }
  }
  if(digitalRead(HOURSBUTTON)==HIGH){
    delay(2);
    if(digitalRead(HOURSBUTTON)==HIGH){
      incHours();
      delay(10);
      while(digitalRead(HOURSBUTTON)){

      }
      temp = true;
    }
  }
  return temp;
}

void incMinutes(){
  if(minute+1>=60){
    minute=0;
  }
  else {
    minute++;
  }
  setTime();
}

void incHours(){
  if(stunde+1>=24){
    stunde=0;
  }
  else {
    stunde++;
  }
  setTime();
}

// Convert normal decimal numbers to binary coded decimal
byte decToBcd(byte val)
{
  return ( (val/10*16) + (val%10) );
}

// Convert binary coded decimal to normal decimal numbers
byte bcdToDec(byte val)
{
  return ( (val/16*10) + (val%16) );
}

void setLEDS(){
  //layer1
  digitalWrite(LAYER1, LOW);
  digitalWrite(LED1, bitRead(stunde/10, 0));
  digitalWrite(LED2, bitRead(stunde%10, 0));
  digitalWrite(LED3, bitRead(minute/10, 0));
  digitalWrite(LED4, bitRead(minute%10, 0));
  waitTwoMillis(); //wait before kill power, because the last LED column get not as bright as the other ones
  digitalWrite(LAYER1, HIGH);
  clearLEDS();

  //layer2
  digitalWrite(LAYER2, LOW);
  digitalWrite(LED1, bitRead(stunde/10, 1));
  digitalWrite(LED2, bitRead(stunde%10, 1));
  digitalWrite(LED3, bitRead(minute/10, 1));
  digitalWrite(LED4, bitRead(minute%10, 1));
  waitTwoMillis();
  digitalWrite(LAYER2, HIGH);
  clearLEDS();

  //layer3
  digitalWrite(LAYER3, LOW);
  digitalWrite(LED2, bitRead(stunde%10, 2));
  digitalWrite(LED3, bitRead(minute/10, 2));
  digitalWrite(LED4, bitRead(minute%10, 2));
  waitTwoMillis();
  digitalWrite(LAYER3, HIGH);
  clearLEDS();

  //layer4
  digitalWrite(LAYER4, LOW);
  digitalWrite(LED2, bitRead(stunde%10, 3));
  digitalWrite(LED4, bitRead(minute%10, 3));
  waitTwoMillis();
  digitalWrite(LAYER4, HIGH);
  clearLEDS();
}

void clearLEDS(){
  digitalWrite(LED1, LOW);
  digitalWrite(LED2, LOW);
  digitalWrite(LED3, LOW);
  digitalWrite(LED4, LOW);
}

void waitTwoMillis(){
  delay(2);
}

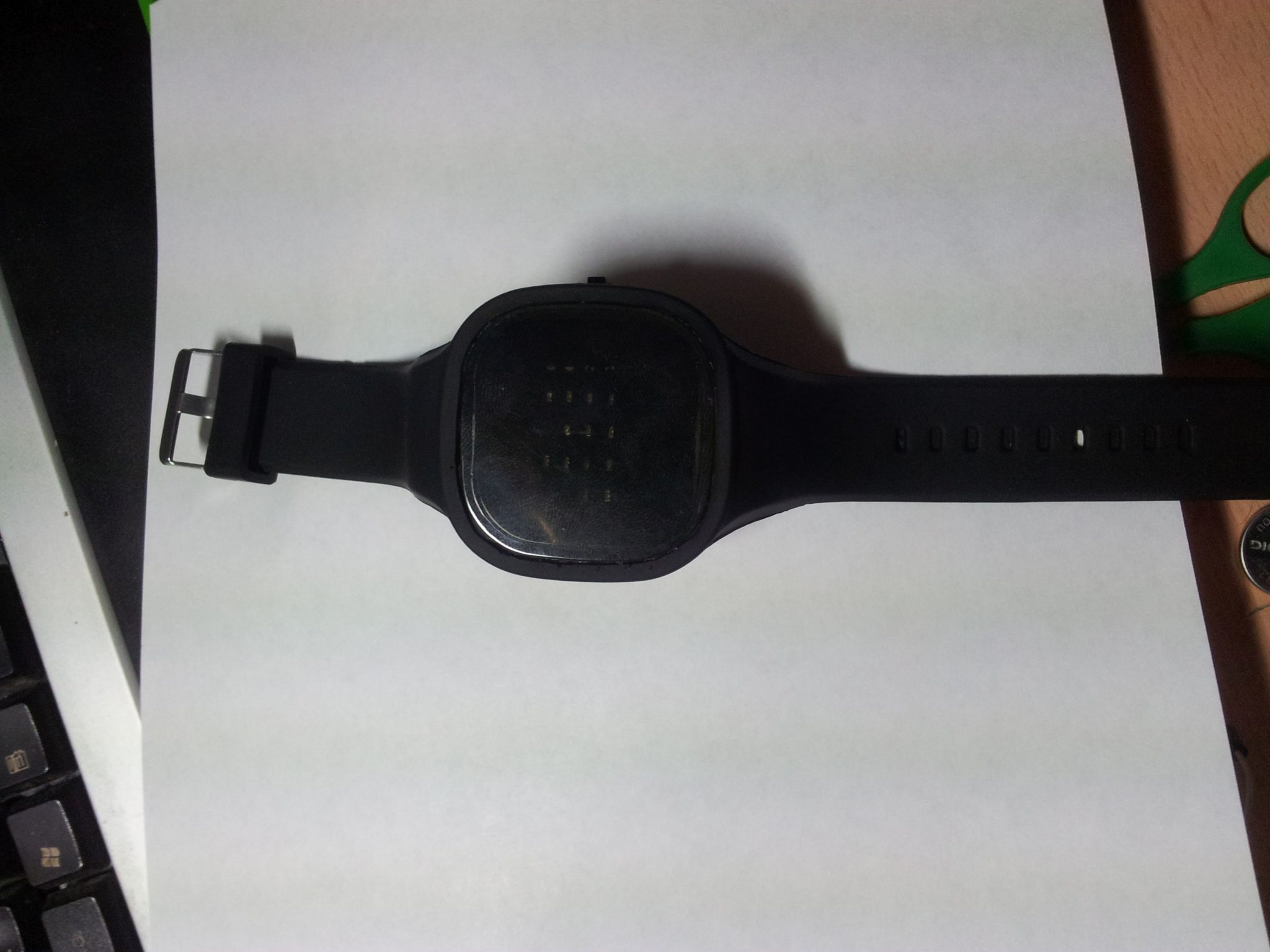

Bilder

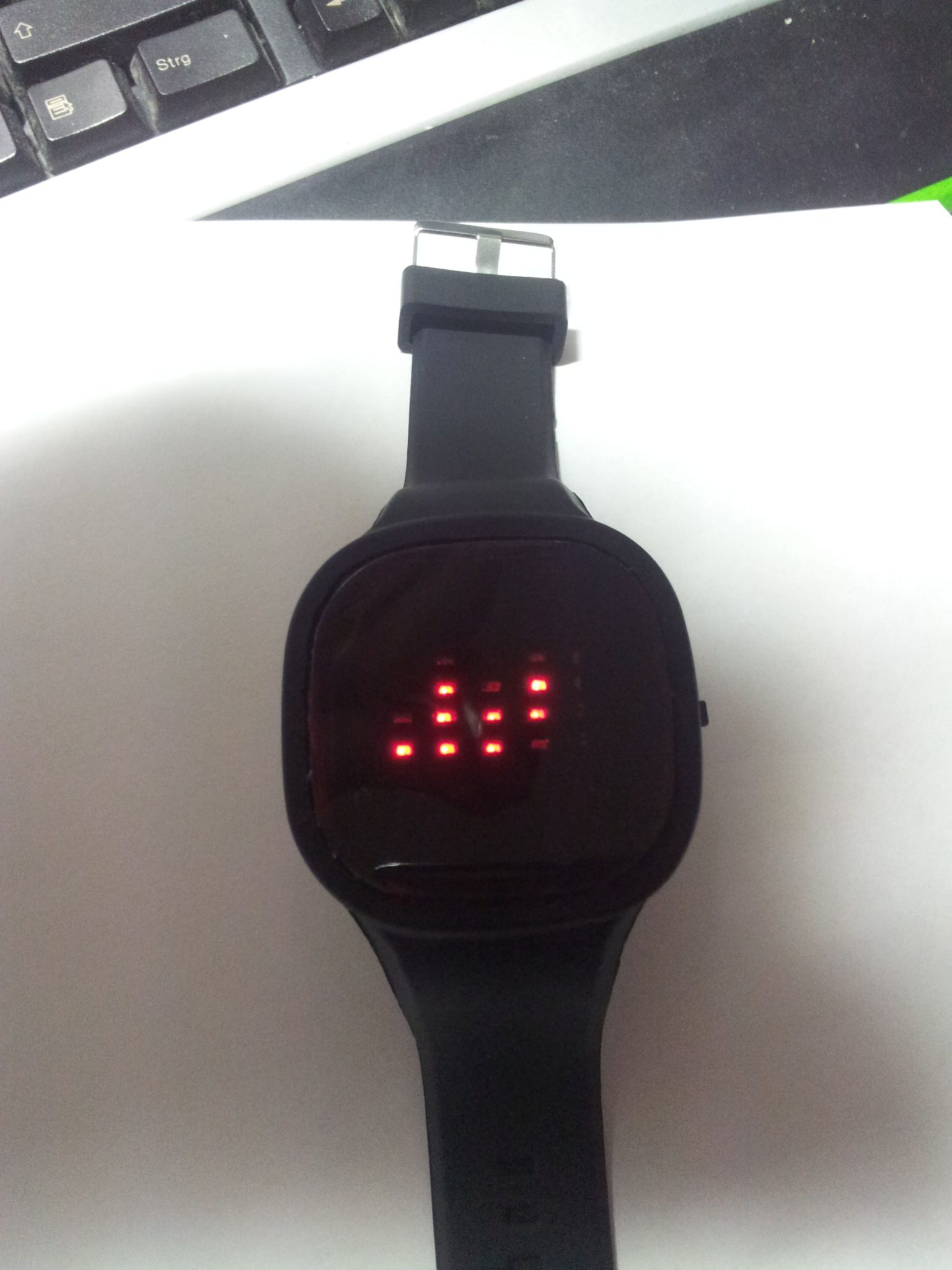

image010image014
