LED-Matrix Entwürfe

By | 15. März 2014

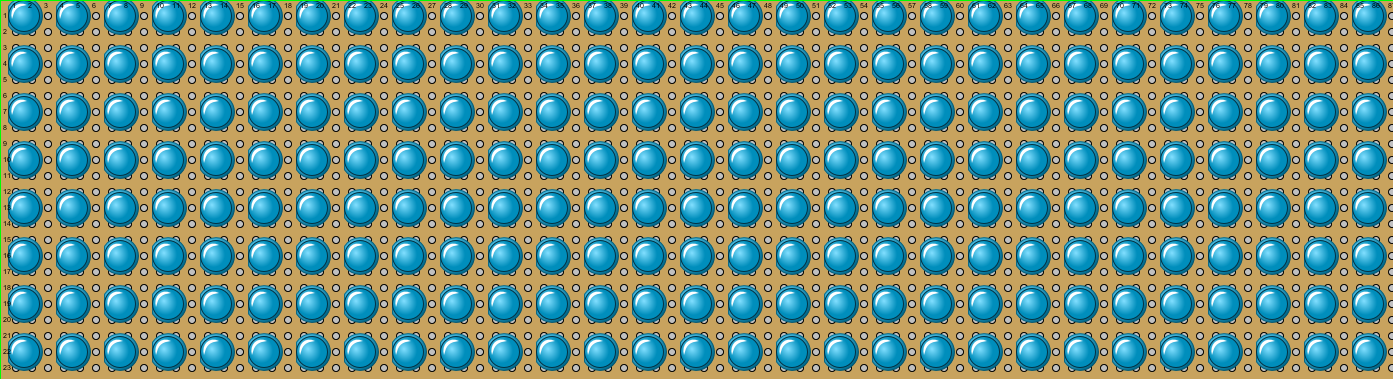

Die LEDs müssen weg, also weiter zum nächsten Vorhaben. Die Matrix soll eine Größe von 29×8 Pixel haben. Das Layout der Vorderseite steht schon fest:

matrix3[1][1]-922128040[1]

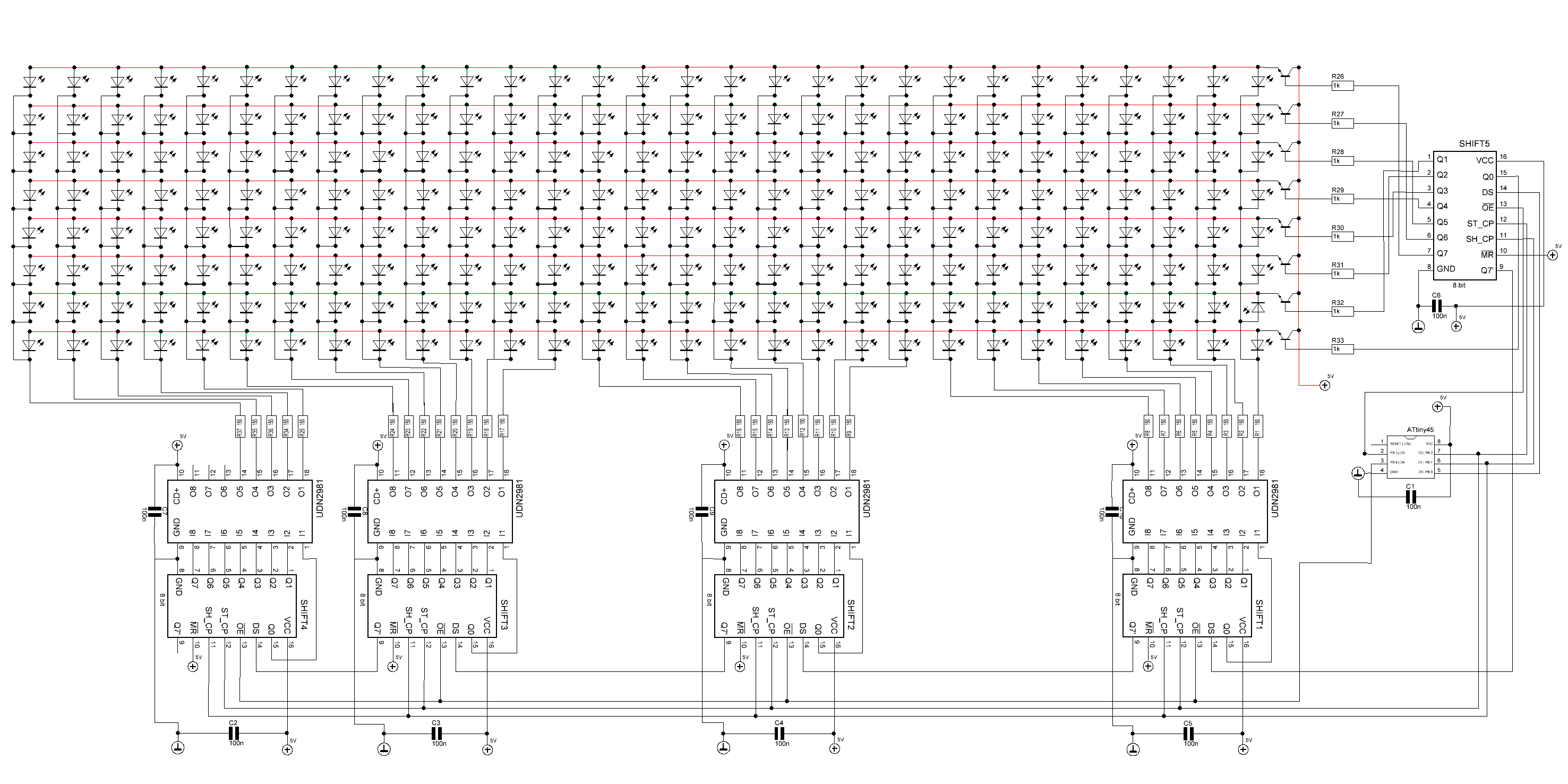

Und der Schaltplan (vorläufige Version):

matrix4[1][1]-1347152943[1]

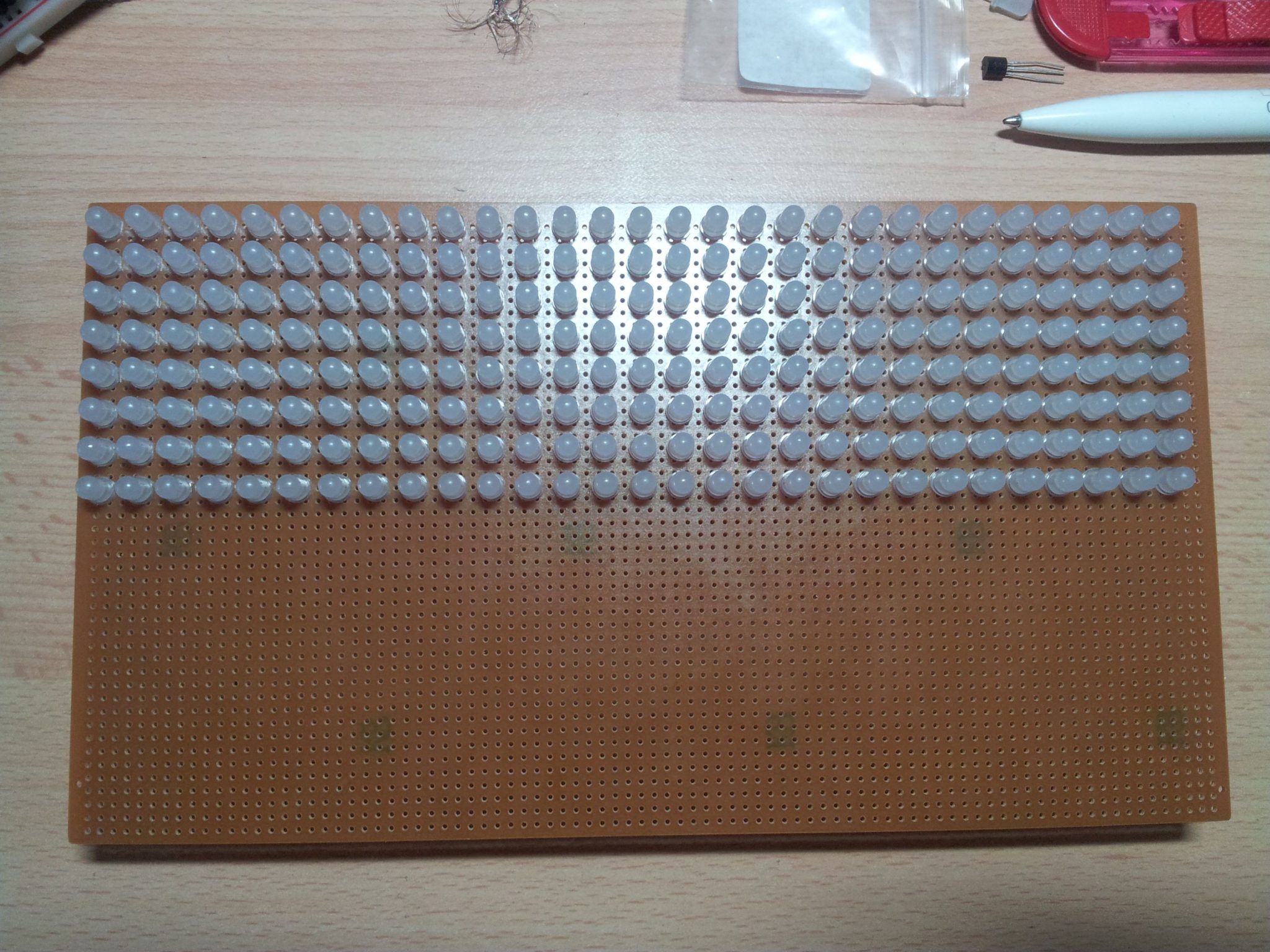

Nach jetziger Planung werden Matrix und Steuerung auf zwei getrennten Platinen umgesetzt und per Flachbandkabel verbunden. Die LEDs sind auf die Platine gelötet. Nach ein paar Tests auf dem Breadboard werden diese fest verdrahtet.

20140328_174959-178323701[1]

Weiteres in den nächsten Tagen…
