Binäruhr

Während ich immer noch auf die Box für den LED Cube warte, habe ich mal aus Langeweile eine Binäruhr gebastelt. Auf der Rückseite befinden sich drei Taster. Zwei davon dienen zum Umstellen der Minuten und Stunden. Mit dem dritten Taster kann man die LEDs ein- und ausschalten. Für den Batteriebetrieb kann dies sehr nützlich sein, wenn man nicht jeden Tag die Batterien wechseln möchte.

Kommen wir zur Einkaufsliste:

• 1 x Arduino Uno oder Attiny 2313 (Conrad Arduino Uno, Conrad Attiny + Sockel)
• 20 x LED in Wunschfarbe (Ebay | Reichelt) 6 x 330 Ohm Widerstand (Ebay | Conrad)
• 3 x 10 kOhm Widerstand (Ebay | Conrad)
• 1 x Kondensator 100 nF (Ebay | Conrad)
• Platine mit Lochraster (Ebay | Conrad) 3 x Taster (Ebay | Conrad)
• Schaltlitze (Ebay | Conrad) Buchsenleiste (Ebay | Conrad)
• Niedervolt-Steckverbinder Buchse (Conrad)
• Stecker-Netzteil 5V (Conrad)
• 1 x Bilderrahmen
• Sonstiges: Lötkolben, Zange, Saitenschneider, Abisolierzange, …

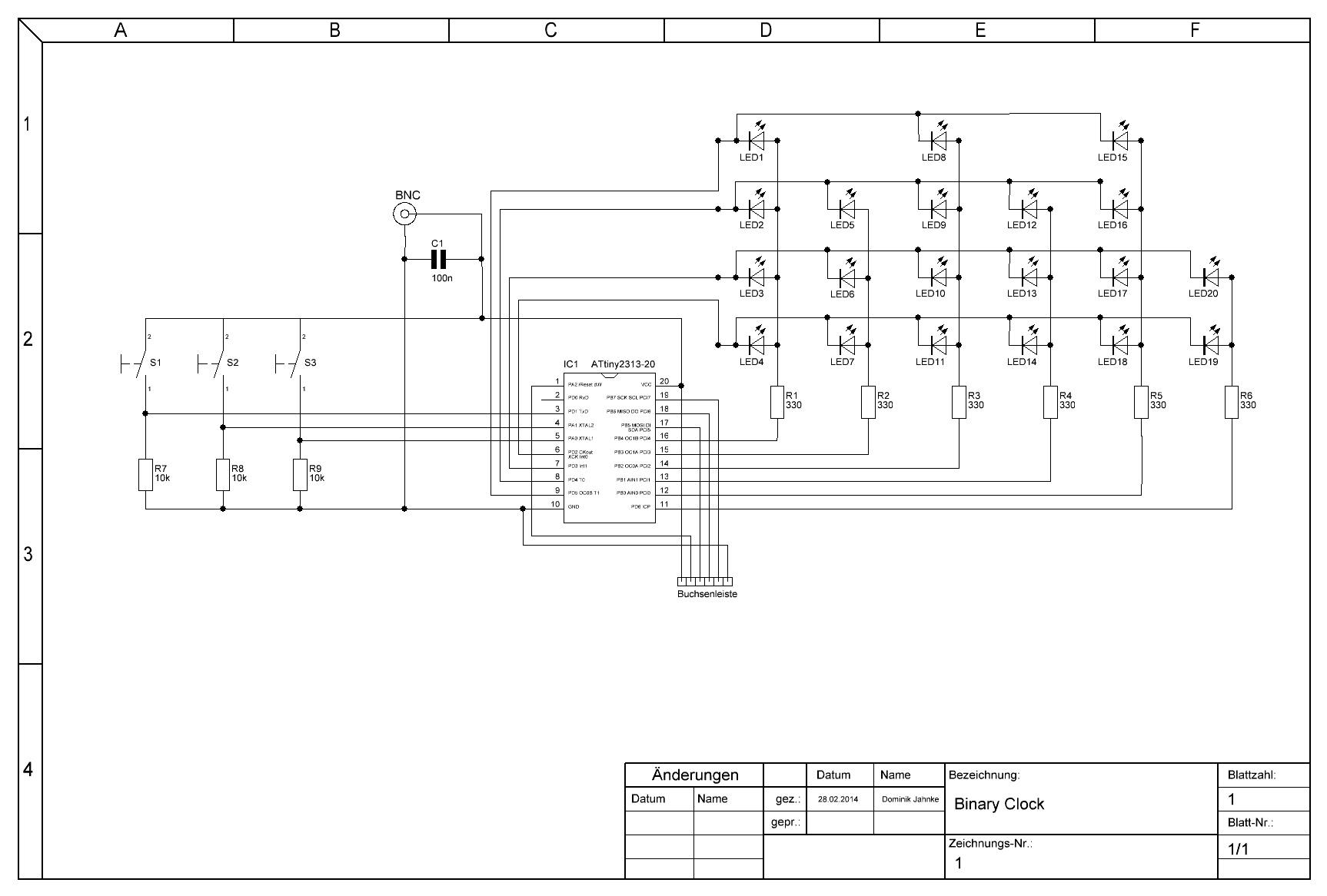

Schaltplan:

Der Plan ist spiegelverkehrt, um die Lötarbeit zu erleichtern.

Jetzt fehlt nur noch der Code für den Arduino bzw. Attiny:
